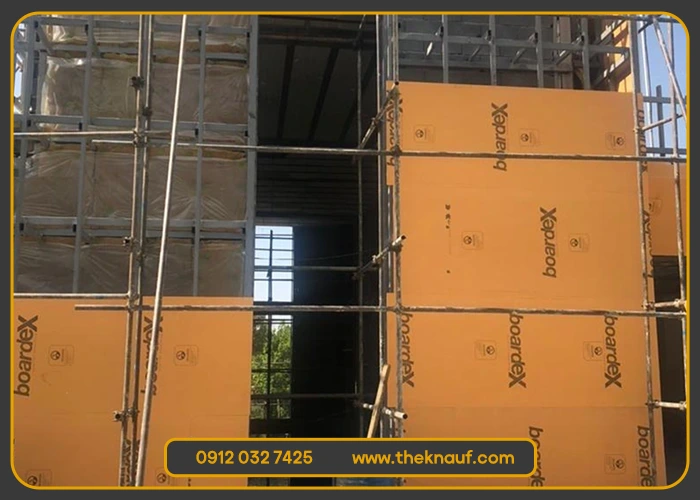

راهنمای نصب اصولی پانل بوردکس با استفاده از کلیپس و پروفیل کیپلاس
در سالهای اخیر، استفاده از سیستمهای ساخت خشک به ویژه در دیوارهای داخلی، سقفهای کاذب، دیوارهای خارجی و نماها به صورت چشمگیری افزایش یافته است. یکی از سیستمهای نوین و پرکاربرد در این حوزه، استفاده از پانلهای بوردکس (Boardex) با پروفیلهای کیپلاس (K Plus) و کلیپسهای اتصال مخصوص است. این سیستم نه تنها سرعت اجرا را افزایش میدهد، بلکه دوام، مقاومت در برابر رطوبت و عملکرد صوتی و حرارتی مناسبی نیز دارد. در این مقاله قصد داریم به صورت گامبهگام نصب پانلهای بوردکس با اتصالات کلیپسی و استفاده از پروفیلهای کیپلاس را آموزش دهیم. همچنین نکات اجرایی، الزامات ایمنی و استانداردهای لازم برای کیفیت بهتر در اجرای این نوع سازه بررسی خواهد شد.
برای مشاهده کناف سقف کلیک کنید.
برای خرید کلیک کنید: خرید پانل بوردکس
آشنایی با اجزای اصلی سیستم
برای اجرای صحیح سیستم ساخت خشک با استفاده از پانلهای بوردکس، شناخت دقیق اجزای اصلی این سیستم ضروری است. هر یک از این اجزا نقش خاصی در کیفیت، پایداری و عملکرد نهایی سازه ایفا میکنند. در ادامه، به معرفی و بررسی سه جزء کلیدی این سیستم میپردازیم:
۱. پانل بوردکس (Boardex)
پانل بوردکس، صفحهای گچی با هسته مقاوم شده و لایههای پوششی ضدآب و مقاوم در برابر شرایط جوی است. این پانلها به ویژه برای فضاهایی که در معرض رطوبت، تغییرات دمایی یا استفاده خارجی قرار دارند، انتخابی ایدهآل هستند.
ویژگیها:
- سبک و قابلحمل
- مقاوم در برابر رطوبت و کپک
- قابل استفاده در نما، سرویس بهداشتی، دیوارهای خارجی
- قابلیت برش با ابزار ساده
۲. پروفیلهای کیپلاس (K Plus)
این پروفیلها اسکلت فلزی زیرکار را تشکیل میدهند و از ورق گالوانیزه با ضخامت استاندارد ساخته شدهاند. انواع آن عبارتاند از:
- استاد (U شکل): عمودی، نگهدارنده اصلی
- رانر (C شکل): افقی، متصل به کف و سقف
- پروفیلهای زاویهای یا مخصوص نما
۳. کلیپس اتصال (Connector Clips)
کلیپسها واسط بین پانل و پروفیل هستند. به جای پیچ مستقیم، پانل با کلیپس به سازه متصل میشود که امکان انبساط و انقباض بدون آسیب به سطح را فراهم میکند.
مزایا:
- کاهش ترک خوردگی
- نصب تمیز و سریع
- افزایش طول عمر پانل
این اجزا در کنار هم، سیستمی مقاوم، قابل اطمینان و سریعالاجرا را شکل میدهند.
ابزار و مصالح مورد نیاز برای نصب
- پانل بوردکس در ابعاد استاندارد
- پروفیلهای کیپلاس متناسب با طرح سازه
- کلیپس فلزی اتصال پانل
- پیچهای نوکتیز مخصوص گچی یا فلزی
- دریل پیچزن
- شاقول، تراز لیزری
- متر و خطکش فلزی
- اره پانلبر یا کاتر
- چسب درزگیر و نوار مش
- تجهیزات ایمنی (دستکش، عینک، کفش ایمنی)
برای خرید کلیک کنید: تایل گچی
مراحل نصب گامبهگام پانل بوردکس با استفاده از کلیپس و پروفیل کیپلاس
مرحله اول: آمادهسازی سطح و فضا
- ابتدا محل نصب (دیوار یا سقف) از نظر مقاومت سازهای بررسی شود.
- در صورت نصب در فضای خارجی، زیرسازی بتنی یا اسکلت فلزی باید خشک، تمیز و تراز باشد.
- کلیه کابلها، لولهها و تجهیزات زیرکار (برق، تأسیسات، تهویه) باید پیش از شروع نصب اجرا شده باشند.
مرحله دوم: نصب پروفیلهای کیپلاس
برای مشاهده محصولات بیشتر کلیک کنید: قیمت پانل بوردکس
- رانرها به کف و سقف پیچ میشوند. فاصله بین آنها بسته به نوع طراحی بین ۴۰ تا ۶۰ سانتیمتر خواهد بود.
- استادها درون رانرها قرار گرفته و با پیچ یا گیره ثابت میشوند.
- از تراز لیزری برای کنترل قائم بودن استادها استفاده شود.
- در سقفها، شبکه پروفیل به صورت افقی و عمودی اجرا میشود و با ساپورت مهار میگردد.
نکته مهم: برای جلوگیری از خوردگی، تمامی اتصالات باید از پروفیل گالوانیزه با کیفیت بالا و در صورت نیاز رنگشده استفاده شود.
برای اطلاع از نکات مهم در نصب کلیپس کناف کلیک کنید.
مرحله سوم: نصب کلیپسهای اتصال
- کلیپسها با فاصلههای مشخص (معمولا 30 تا 40 سانتیمتر) روی استاد یا پروفیل نصب میشوند.
- کلیپسها باید بهگونهای نصب شوند که لبه پانل بوردکس بهراحتی درون آنها قرار گیرد بدون ایجاد فشار زیاد یا لقی.
- در محل درزهای پانل، کلیپسها باید به صورت جفتی برای هر لبه نصب شوند تا اتصال کاملی ایجاد گردد.
مزیت استفاده از کلیپس: این روش از تماس مستقیم پیچ با پانل جلوگیری کرده و مانع ترک خوردگی یا تاب برداشتن در برابر تغییرات دمایی و رطوبتی میشود.
مرحله چهارم: نصب پانل بوردکس روی سازه
- پانلها باید از پایین به بالا یا از یک طرف مشخص اجرا شوند.
- برای برش دقیق، از کاتر یا اره پانلبر استفاده کنید و لبهها را سمباده نرم بزنید.
- پانل را بهآرامی درون کلیپسها جا بیندازید و با پیچ مخصوص آن را از طریق سوراخهای کلیپس به پروفیل متصل کنید.
- از پیچهای ضدزنگ و نوک تیز استفاده شود تا بدون آسیب به پانل، اتصال کامل برقرار شود.
برای خرید همین حالا اقدام کنید: پانل گچی
مرحله پنجم: درزگیری و پرداخت سطحی
- تمامی درزها با نوار درزگیر (مش) پوشش داده شده و سپس با بتونه مخصوص گچی پر میشوند.
- پیچها نیز با بتونه پوشانده میشوند تا سطح یکنواخت شود.
- پس از خشک شدن اولیه، سطح با سنباده نرم صاف شده و آماده رنگ یا پوشش نهایی خواهد بود.
نکات فنی و حرفهای برای کیفیت بهتر
رعایت نکات فنی در اجرای سیستمهای ساخت خشک، به ویژه هنگام نصب پانل بوردکس با کلیپس و پروفیل کیپلاس، نقش بسیار مهمی در افزایش دوام، کیفیت ظاهری و عملکرد فنی سازه دارد. در ادامه به مهمترین نکات حرفهای برای اجرای اصولی این سیستم اشاره میشود:
- کنترل دمای محیط حین نصب
در زمان نصب، دمای محیط نباید کمتر از ۵ درجه سانتیگراد باشد. هوای سرد میتواند چسبندگی، انعطافپذیری و عملکرد اتصالات را کاهش دهد. - استفاده از بوردکس ضدآب در فضاهای خارجی
در مناطقی که پانلها در معرض رطوبت، باران یا بخار هستند، باید از بوردکسهای مقاوم به رطوبت با لایه محافظ استفاده شود تا از نفوذ آب به ساختار داخلی جلوگیری شود. - الزام استفاده از عایق و آببند در نما
در نمای خارجی ساختمان، حتماً باید لایه عایق حرارتی در پشت پانل و همچنین نوارهای آببند (Sealant) در درزها اجرا شود تا از نشت رطوبت و کاهش عملکرد حرارتی جلوگیری شود. - عدم استفاده بیش از حد از پیچ
پیچکردن بیش از اندازه باعث فرورفتگی یا ترک خوردن سطح پانل میشود. پیچها باید فقط تا جایی بسته شوند که بهدرستی در جای خود قرار گیرند. - تقویت نقاط تقاطع و گوشهها
تمام گوشهها و محل اتصال پانلها باید با پروفیلهای زاویهدار (L شکل) یا تقویتی اجرا شوند تا در برابر ضربه یا فشار مکانیکی مقاوم باشند. - رعایت فاصله انبساطی در درزها
برای جلوگیری از تابخوردگی یا ترکخوردگی ناشی از انبساط و انقباض حرارتی، باید درز بین پانلها حدود ۳ تا ۵ میلیمتر در نظر گرفته شود.
رعایت این نکات، تضمین کننده اجرای صحیح، بادوام و با کیفیت حرفهای در پروژههای ساختمانی خواهد بود.
مزایای استفاده از کلیپس و پروفیل کیپلاس
استفاده از کلیپسهای اتصال و پروفیلهای کیپلاس در اجرای سازههای خشک، به ویژه هنگام نصب پانل بوردکس، به دلایل فنی و اجرایی مختلف، گزینهای هوشمندانه و به صرفه برای پروژههای ساختمانی مدرن محسوب میشود. در ادامه، مهمترین مزایای این سیستم بهصورت موردی آورده شده است:
- کاهش تنشهای حرارتی و رطوبتی:
اتصال غیرمستقیم پانل به سازه از طریق کلیپس، اجازه انبساط و انقباض طبیعی در برابر تغییرات دما و رطوبت را میدهد و از بروز ترکهای سطحی جلوگیری میکند. - افزایش دوام و عمر مفید سازه:
کلیپسها از اعمال فشار و پیچکاری مستقیم روی پانل جلوگیری کرده و در نتیجه از آسیبهای زودهنگام و تخریب تدریجی جلوگیری میشود. - نصب آسان، سریع و تمیز:
اجرای سیستم کلیپسی نسبت به پیچکاری سنتی، فرآیندی منظم، سریعتر و با خطای کمتر دارد که زمان پروژه را کاهش میدهد و بهصرفهتر است. - امکان تعویض راحت پانلها:
در صورت آسیبدیدگی یا نیاز به تعمیرات، میتوان تنها پانل معیوب را جدا کرد بدون آنکه کل سیستم یا سازه تخریب شود. - دقت بالا و ظاهر حرفهای:
ساختار کلیپسی امکان تراز دقیق، درزگیری یکنواخت و نمایی زیبا و یکدست را فراهم میسازد که برای پروژههای تجاری یا معماریهای مدرن اهمیت زیادی دارد.
این مزایا در کنار هم، سیستم کلیپس + کیپلاس را به انتخابی مطمئن برای اجرای سازههای خشک حرفهای تبدیل کرده است.
کاربردهای رایج سیستم بوردکس + کیپلاس
- دیوارهای داخلی دفاتر و ساختمانهای اداری
- دیوار و سقف سرویسهای بهداشتی، آشپزخانهها
- نمای خارجی ساختمان (در ترکیب با عایق و لایه مقاوم)
- دیوارهای جداکننده در فضاهای مسکونی و تجاری
- سقفهای دکوراتیو با طراحی مدرن
جمعبندی
استفاده از پانل بوردکس با کلیپس و پروفیل کیپلاس، راهکاری نوین و فنی برای اجرای دیوارها و سقفهای سبک و مقاوم در پروژههای ساختمانی است. این سیستم به دلیل سرعت اجرا، کیفیت بالا و عملکرد مطلوب در برابر رطوبت، صوت و حرارت، گزینهای ایدهآل برای معماران و مجریان پروژههای مدرن محسوب میشود.
با رعایت اصول نصب و استفاده از ابزار مناسب، میتوان به نتیجهای بادوام، ایمن و از نظر بصری جذاب دست یافت. همچنین توصیه میشود در پروژههای مهم از تیمهای اجرایی آموزشدیده و دارای تجربه در نصب سیستمهای خشک بهرهگیری شود تا از بروز خطاهای اجرایی و هزینههای آتی جلوگیری گردد.
